Stationäre Betonmischanlage – WETBETON

Modulare Misch -und Bergbauanlage

WETBETON Dosier- und Mischanlagen entsprechen dem neuesten Stand der Technik für die Betonproduktion. NEXUS-Zuschlagstoffbehälter bilden zusammen mit dem Mischer die zentrale Komponente der Anlage. Wesentliche Merkmale der NEXUS-Behälter sind die Verfügbarkeit in verschiedenen Größen und Kapazitäten, hohe Modularität, Erweiterungsmöglichkeit, hohe Neigung der Behälterwände und Konen (für einen optimalen Materialfluss), Vorbereitung für Auskleidungen, Vollverzinkung und industrielle Produktion mit Prozessen nach höchsten Standards.

Zuschlagbeschickung

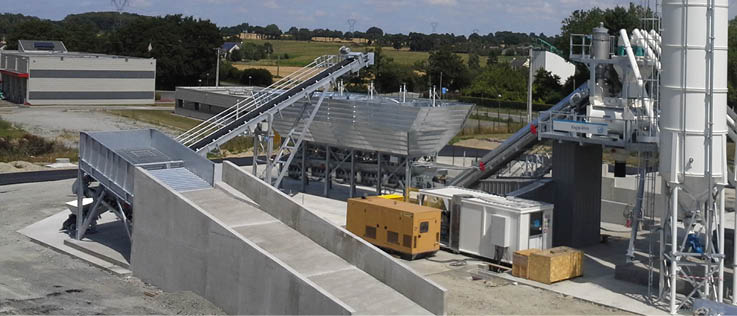

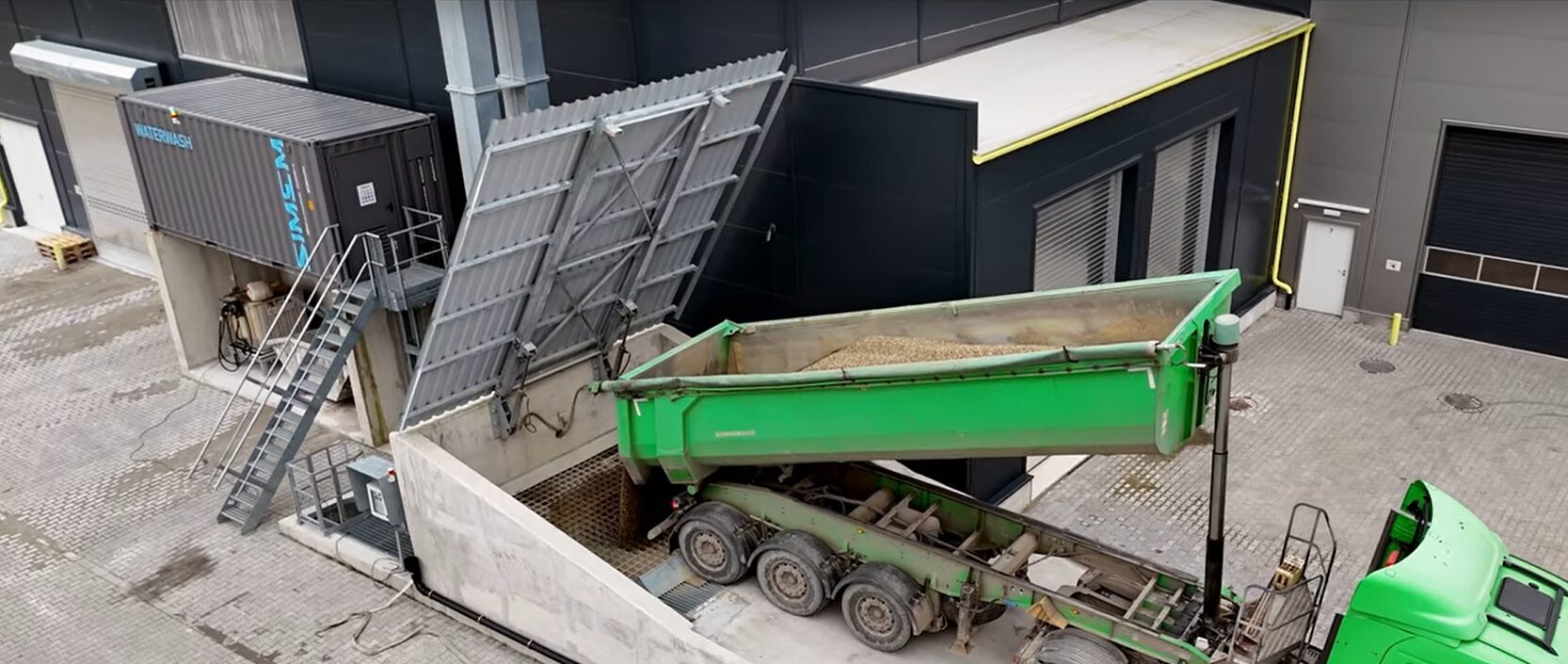

Die Aufgabetrichter für Zuschlag können je nach Platzverhältnissen
und Bedarf unterschiedlich ausgeführt sein.

Vollständig

Vollständig oder teilweise befahrbar (25 m³)

Teilweise befahrbar

Teilweise befahrbar; übergrund (25 m³)

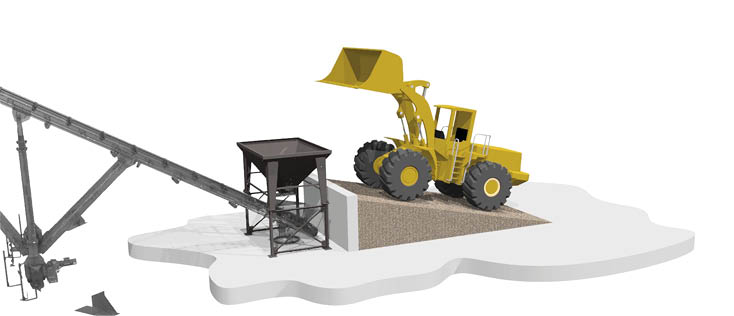

Radlader-Trichter

Kleinere Augabebehälter für Radlader

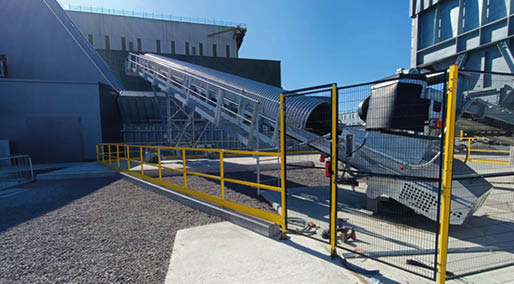

Die Förderbänder zur Zuschlagbeschickung können je nach Platzangebot und Bedarf kombiniert werden

Fließband

Radiales, Schwenkbares

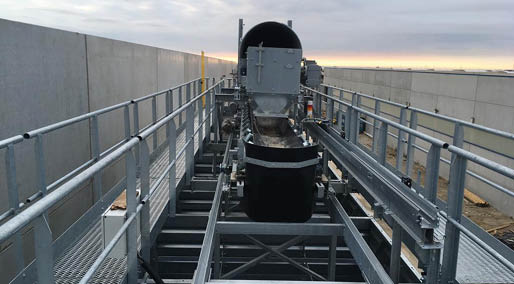

Verteilband

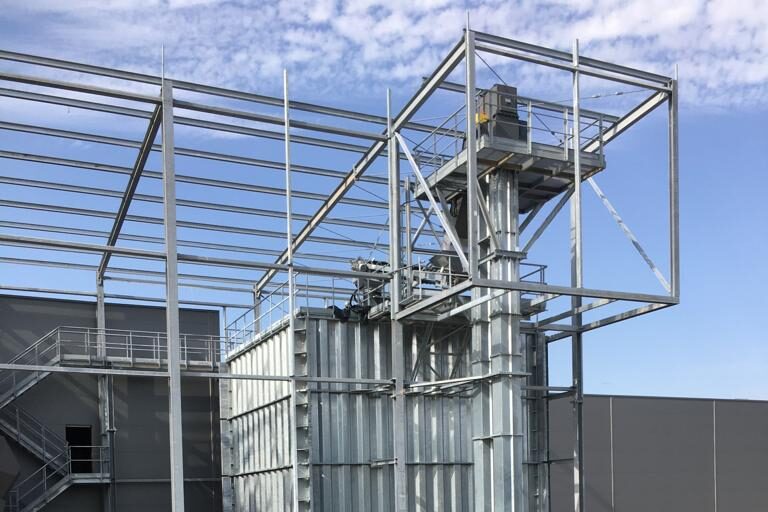

Aufzug

Schrägband + Verteilband über den Zuschlagstoffbehältern

Verteilerriemen

Becherwerk + Verteilband bei geringem Platzangebot

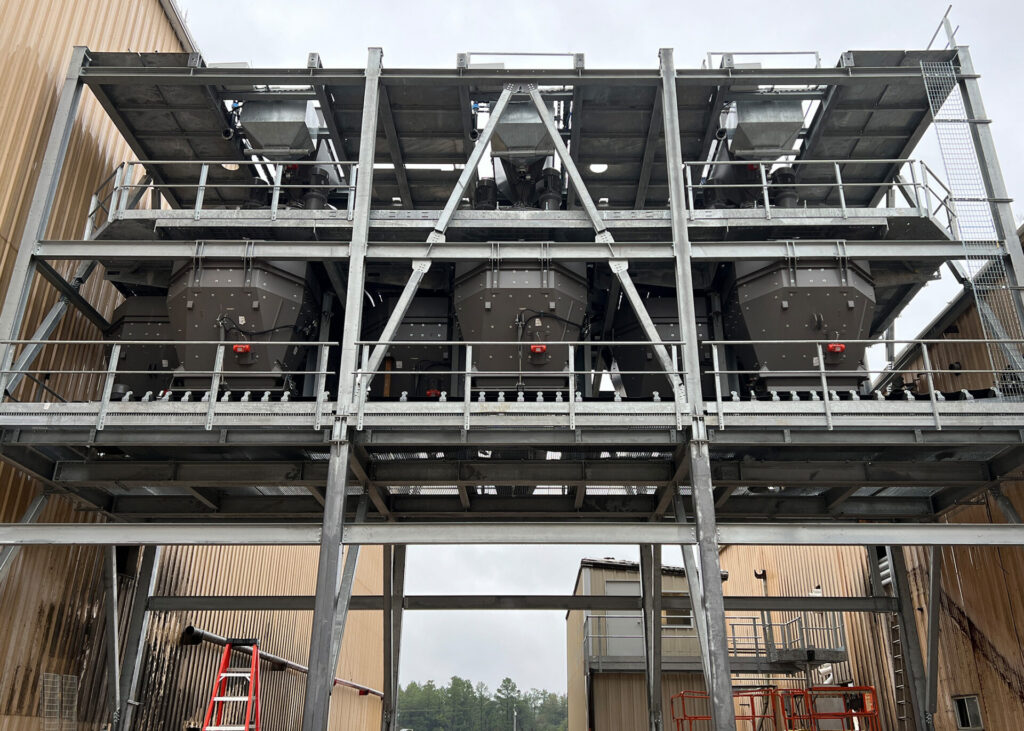

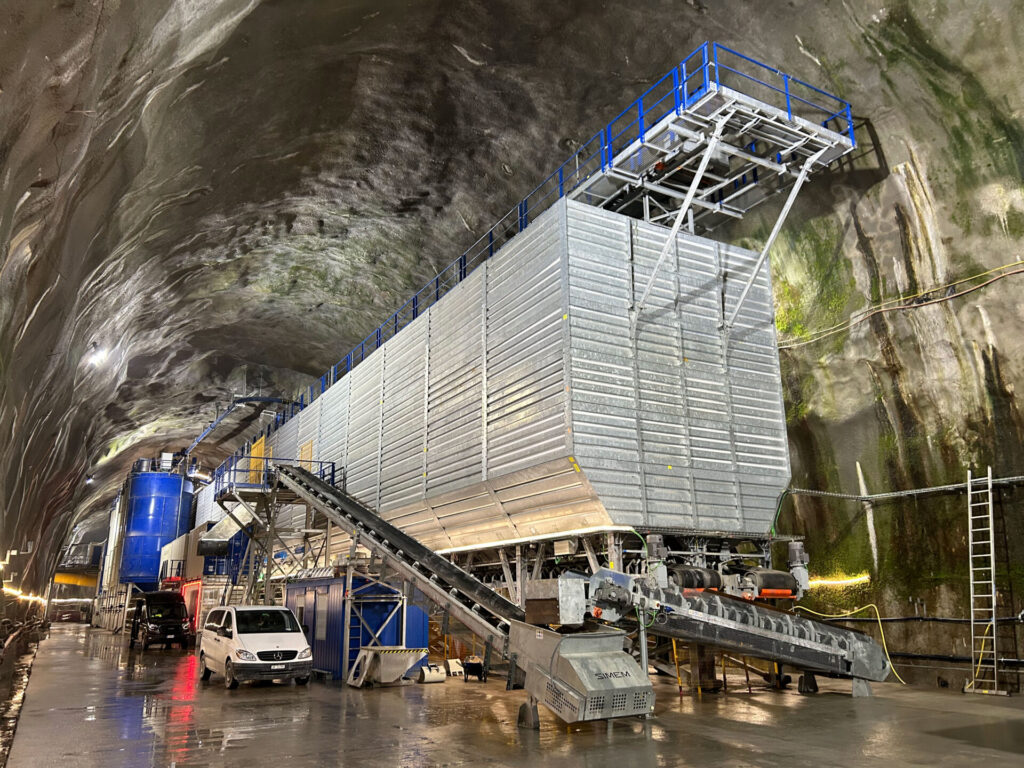

Vorratsbehälter für Zuschlagstoffe

Neben dem Mischer, ist der NEXUS Reihendoseur eine weitere Schlüsselkomponente: er ist in verschiedenen Größen und Kapazitäten
verfügbar und modular aufgebaut. Der NEXUS Reihendoseur ermöglicht
maximale Flexibilität sowohl hinsichtlich der Anzahl als auch der Kapazität der einzelnen Kammern. Die Module werden mit Schrauben miteinander verbunden und können dadurch verändert oder verschoben werden. Die Konstruktion ist vollständig verzinkt und erfüllt alle Industriestandards in Bezug auf Qualität und Leistung

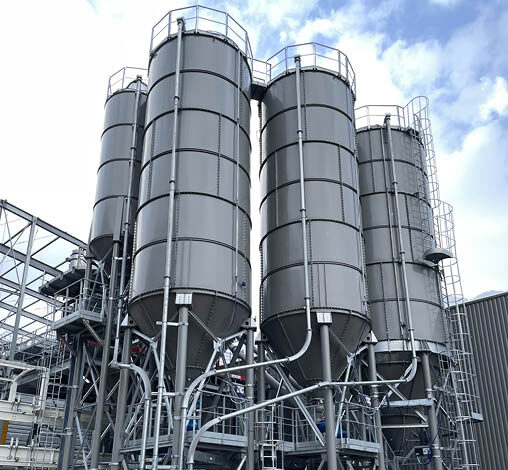

Zementsilos

Wir bieten Lösungen für die Lagerung und das Handling von pulverförmigen Schüttgüter. Es gibt eine breite Palette an stehenden oder horizontalen Silos, geschraubt oder geschweißt in allen Größen. Alle Silos sind komplett mit Sensoren, Filtern und Luftauflockerung ausgestattet.

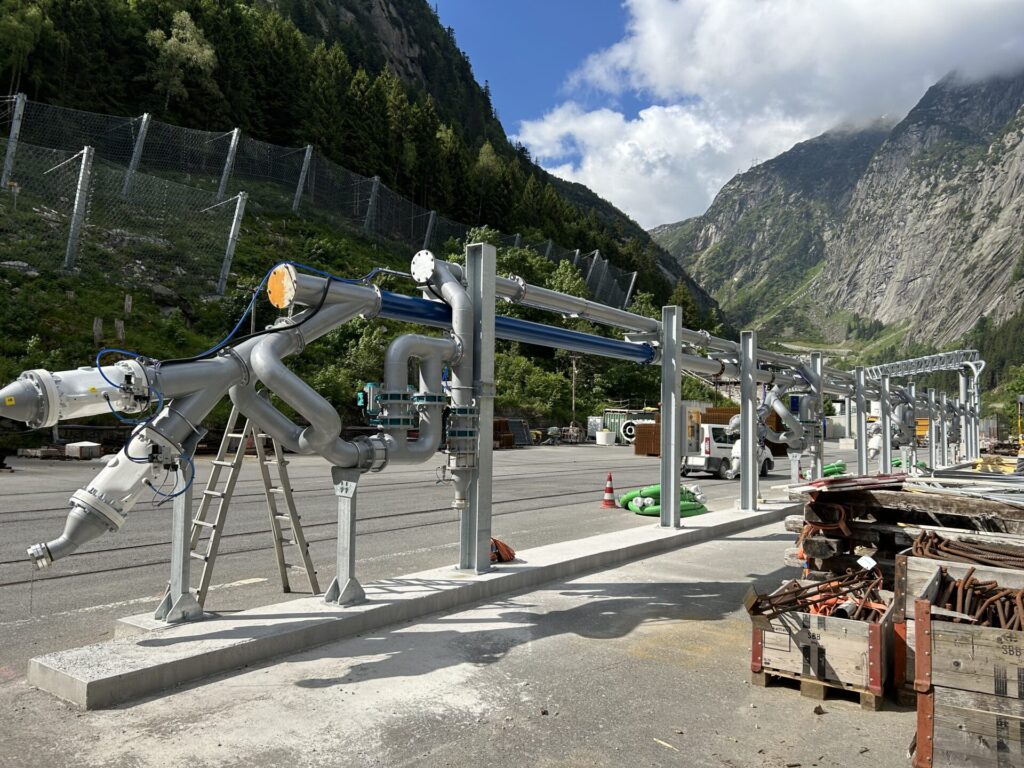

Pulver Fördersysteme

Wir bieten eine breite Palette an Schneckenförderern für verschiedene
Anwendungen und Materialarten sowie pneumatische Förderanlagen
für den Transfer von Pulvern von Silo zu Silo, Zugentladungen sowie
Schiffsentladungen

Zuschlagdosierung

Das Wiegen der Zuschläge erfolgt mittels elektronischer Wägezellen;
Der Prozess kann kumulativ mit einen Wiegeband oder über einzelne
Wiegeeinheiten für jeden Zuschlagstyp erfolgen.

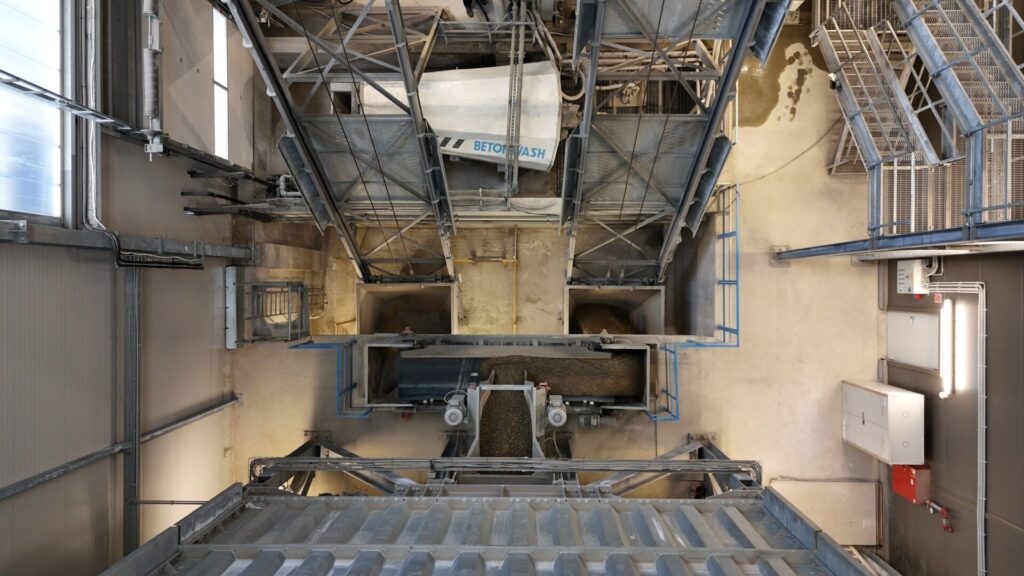

Der Zuschlagtransport vom Wiegeband bzw. den Wiegebehältern zum
Mischer kann über einen Kübelaufzug oder über Förderbänder erfolgen.

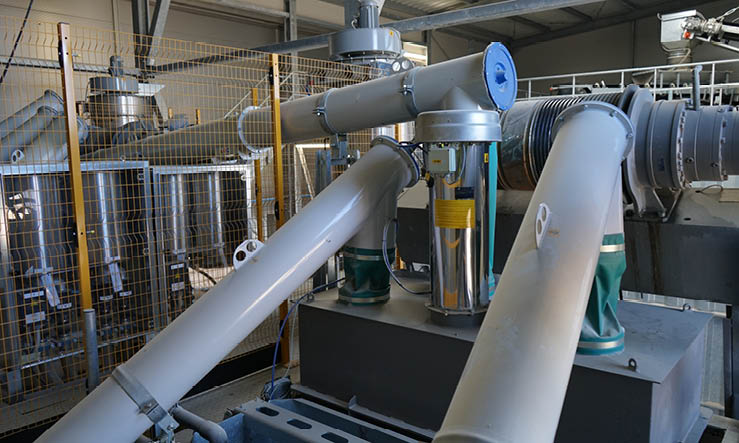

Dosierung

Der Zement wird aus Silos über Schneckenförderer transportiert, während
die Zusatzmittel aus den speziellen Behältern gepumpt werden.
Das Wasser wird über entsprechende Wasserleitungen zugegeben.
Alles wird genau gemäß Rezept dosiert und durch Schwerkraft entleert.

Mischen

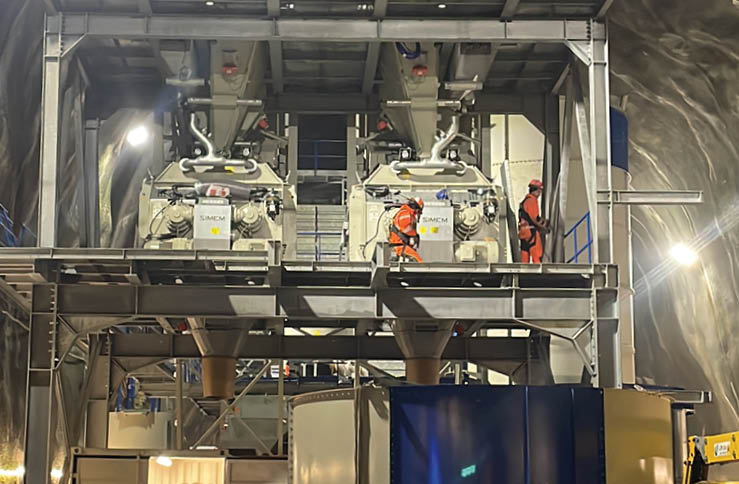

WetBeton-Anlagen, kombiniert mit Planeten- oder Doppelwellenmischern, ermöglichen es, die Anlagenkonfiguration an die Besonderheiten jeder Baustelle anzupassen. Das Design des SIMEM Planetenmischer XENTRIX verfügt über eine patentierte zentrale Beschickungslösung für Zement, Wasser und Zusatzmittel, die ihn zu einem Spitzenreiter seiner Klasse mit der bestmöglichen Mischwirkung macht. Der SIMEM Doppelwellenmischer RHYNO steht dank seines robusten Designs, der intuitiven Schaufeleinstellung und der Mischwirkung mit DYNA-FLOW-Technologie für Spitzenleistungen im Bereich Mischen.

Betonverteilung

Verschiedene Lösungen für die Betonverladung sind verfügbar.
Nachbehälter (meist in der Fertigteilindustrie verwendet) oder diverse
Auslasstrichter die sich an die Anforderungen des Kunden richten.

Betonverteilung

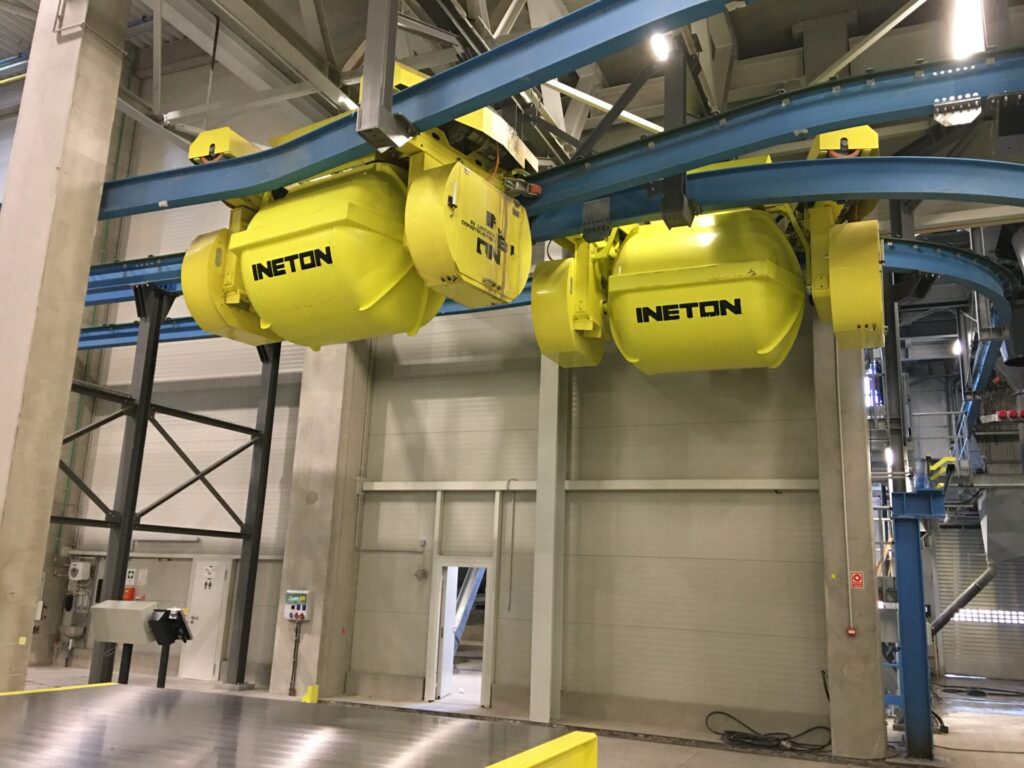

Für Anwendungen in Fertigteilwerken hat SIMEM eine Reihe zuverlässiger Maschinen für den Transport und die Verteilung von Beton entwickelt. Die Kübelbahnen der Pelikan Reihe können als Doppelsystem entwickelt werden, und von zwei Mischern beladen zu werden. Sie fahren mit einer Geschwindigkeit von 180 m/min und haben eine Kapazität von 1 bis 3 m³. Das Material wird durch Drehbewegung entladen. Das System wird durch eine eigene SPS gesteuert. Auch eine eigene Waschstation ist verfügbar.

Simem@tic 3.0

In der Steuerungssoftware SIMEM@TIC werden auf der benutzerfreundlichen Oberfläche alle wichtigen Informationen über die Anlage dargestellt. Eine Ansicht des Prozessablaufs (Beladen, Verwiegen, Rezepte, Entleerung, Waschen, Auftragsübersicht) mit selbstlernender Software für ein Ergebnis das genau der Rezeptur entspricht. Alle Produktionsdaten werden aufgezeichnet und in einer SQL-Datenbank gespeichert, die detaillierte Aufzeichnungen über die Betonproduktion liefert.

Specifications

MODELL		25	45	65	80	100	120	180	240	320	360
Nennkapazität pro Stunde	m3/h	25	45	65	80	100	120	180	240	320	360
Mischeroptionen	m3/h	Planetenmischer	Planeten- oder Doppelwellenmischer	Planeten- oder Doppelwellenmischer	Planetenmischer	Doppelwellenmischer	Doppelwellenmischer	Doppelwellenmischer	Doppelwellenmischer	Doppelwellenmischer	Doppelwellenmischer
Mischerkapazität	Verdichtet m3	0.5	1	1.7	2	2.5	3,33	4.5	6	8	9
Lagerkapazität der Zuschläge	m3	40-500	40-500	40-500	40-500	40-500	40-500	40-500	40-500	40-500	40-500
Anzahl der Zuschlagkammern	Anzahl	4-12	4-12	4-12	4-12	4-12	4-12	4-12	4-12	4-12	4-12
Zement	Anzahl	4-8	4-8	4-8	4-8	4-8	4-8	4-8	4-8	4-8	4-8
Stromverbrauch	kW	43	70	105	120	150	170	290	380	450	530
